DC piippukytkimet

Name: Kiina DC Barrel Couplings Valmistajat, toimittajat ja tehdas - DC Barrel Couplings Price
Brand: Maxwell
SKU: 276880090

DC Barrel -kytkimet on uudentyyppinen joustava kytkin, jota käytetään pääasiassa nostokoneiston nostomekanismin supistimen lähtöakselin liittämiseen vaijerirumpuun. Se soveltuu myös muihin vastaaviin mekaanisiin laitteisiin, jotka välittävät vääntömomenttia ja kantavat säteittäisiä kuormia, mutta sitä ei voida käyttää aksiaalisen kuormituksen siirtoon.

Lähetä kysely

Kuvaus

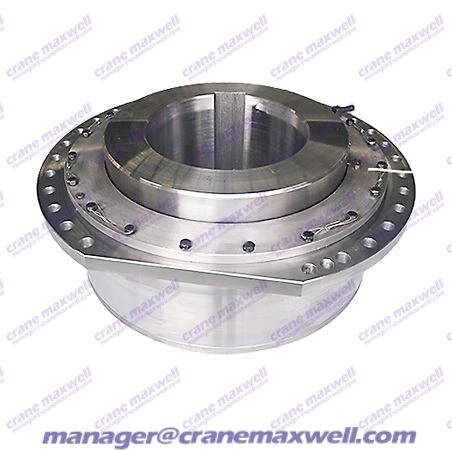

Tynnyriliitos

DC Barrel -kytkin on uudenlainen joustava kytkin, jota käytetään pääasiassa nostokoneiston nostomekanismin supistimen lähtöakselin liittämiseen vaijerirumpuun. Se soveltuu myös muihin vastaaviin mekaanisiin laitteisiin, jotka välittävät vääntömomenttia ja kantavat säteittäisiä kuormia, mutta sitä ei voida käyttää aksiaalisen kuormituksen siirtoon.

Sitä käytetään pääasiassa nosto-, nosto- ja nostolaitteissa. Sen ydinominaisuus on, että se kestää säteittäisen siirtymän ja kulmapoikkeaman siirtäen samalla tasaisen vääntömomentin, ja se sopii alhaisiin-nopeuksiin.

Tynnyriliittimen tekniset tiedot

Tuotteiden malli	DC Barrel -liitäntä	Materiaali	42CrMO/C45/Q355B/jne.
Suurin nopeus	200 r/min	Toimitus	30-35 päivää
Suurin sallittu vääntömomentti	16000-560000N.m	Takuu	24 kuukautta
Radiaalinen kuormitus	18000-355000N	Räätälöinti	Räätälöity piirustuksesi mukaan
Poran halkaisija	110-380 mm	Havaitseminen	Anna testiraportti

Toimintaperiaate

drum coupling working principle

(1) Vääntömomentin siirto
Moottorin tai supistimen pyörimisvoima välittyy rummun akselille laipan + pulttien kautta, mikä saa rummun pyörimään ja toteuttamaan vaijerin kelauksen ja irrottamisen.

(2) Korvaus poikkeamasta
Radiaalisen poikkeaman kompensointi: Jos moottorin akseli ja rumpu. drum coupling working principle akseli ei ole täysin kohdistettu, keskellä oleva joustava runko voi vääntyä hieman kovan kitkan välttämiseksi.

Kulmapoikkeaman kompensointi: Kun molemmat akselit ovat hieman vinossa, joustava runko voi taipua joustavasti tasaisen siirron varmistamiseksi.

(3) Puskurointi ja tärinänvaimennus
Kun nosturi käynnistyy/pysähtyy äkillisesti, joustava runko voi vaimentaa iskun ja vähentää moottorin ja vaihteiden vaurioita.

Tynnyriliittimen osat

(1) Laippapuolen kytkinkokoonpano

Pultinreiät kalvataan (tarkkuus saavuttaa IT7-tason)

Dynaaminen tasapainotaso vaaditaan G6.3-tason saavuttamiseksi (ISO1940-standardi)

(2) Elastinen puskurielementti

Luonnonkumi (NR): sopii normaaleihin lämpötiloihin

Polyuretaani (PU): parempi kulutuskestävyys

(3) Liitäntä- ja kiinnitysjärjestelmä

Lujat{0}}seosteräspultit

(4) Muut

Varustettu asemointikulumisosoittimella, voiteluöljyreiällä, tuuletusreiällä jne.

Tuotteemme

Räätälöinti

Kun asiakkaat räätälöivät Barrel-liittimiä, vaaditaan yksityiskohtaisia piirustuksia sen varmistamiseksi, että kytkimet vastaavat täydellisesti todellisia työolosuhteita. Jos piirustuksia ei ole saatavilla, ammattitaitoinen tekninen tiimimme räätälöi sinulle parhaan ratkaisun erityistarpeidesi ja todellisten työolosuhteiden perusteella.

Palvelumme

Tuotevalintapalvelu, piirustussuunnittelu ja -muokkaus, tuotetarkastustodistukset, kuten 3.1-sertifikaatti, UT-, MT-raportti, mekaanisten ominaisuuksien ja kemiallisen koostumuksen raportti, maalauksen tarkastusraportti, mittatarkastusraportti, nivelakselin tasapainotestiraportti, kytkintasapainotestiraportti.

Sovellus

Tue räätälöityä suunnittelua ja nopeaa toimitusta, 24 tunnin teknisen palvelun vastaus

Nostolaitteet

Metallurgiateollisuuden nosturit

Höyryturbiiniyksiköt

Satamakonttinosturi

Tarjoamme yhden pysähdyksen{0}}palvelua

Crane Maxwell Co..Ltd keskittyy tarjoamaan erittäin-tarkkoja ja korkealaatuisia{2}liittimiä teollisuusalalle.
Kerro meille, mitä tarvitset, ammattitaitoiset insinöörimme vastaavat välittömästi ja työskentelevät kanssasi sopivimpien kytkintuotteiden valitsemiseksi ja laskemiseksi akselin voimansiirtokonseptisi toteuttamiseksi paremmin.

Lähetä kysely nyt

Tynnyrin kytkentäpiirustus

barrel couplings drawing

DC piippukytkimien parametrit

Tynnyriliittimet
Tynnyrikytkimien perusparametrit ja päämitat
Malli	Sallittu nopeus	Normaali vääntömomentti	Säteittäinen kuormitus	Reikä		Rajan ulottuvuus									Kelan liitännän koko							Wear Scale	Aksiaalinen rako	Latausasento	Pyörimishitaus	Massa
	Sallittu nopeus	Normaali vääntömomentti	Säteittäinen kuormitus	Halkaisija	Pituus	Rajan ulottuvuus									Kelan liitännän koko							Wear Scale	Aksiaalinen rako	Latausasento	Pyörimishitaus	Massa
	n	T	F	d. (H7)	L.	D	D1	D2	L1	L2	L3	L4	L5	L6	S (h9)	Ф2	n-d2	pultti	a	d₃	r	m,	x_max	e	I	m
	r/min	N. m	N	mm		mm									mm							mm			Kg.m²	Kg
DC01A DC01B	200	16000	18000	110	185	400	280	180	80	85	15 20	25	26	11	360	360	10-18	M16	30	M16	2.5	1.0	±2.5	88	1.0	80
DC02A DC02B	200	22400	25000	125	200	420	310	212	80	95	15 20	25	26	11	380	380	10-18	M16	30	M16	2.5	1.0	±2.5	88	1.5	100
DC03A DC03B	200	31500	35500	150	225	450	340	230	80	105	20	25	34	11	400	400	10-22	M20	30	M20	2.5	1.0	±2.5	88	2 5	120
DC35A DC35B	200	45000	50000	160	235	510	400	250	95	115	20 25	30	34	15	460	460	10-22	M20	30	M20	2.5	1.4	±2.5	106	3.0	150
DC04A DC04B	200	63000	71000	200	250	550	420	280	95	130	20 25	30	34	15	500	500	14-22	M20	20	M20	2.5	1.4	±2.5	106	4.5	190
DC05A DC05B	200	90000	90000	220	265	580	450	315	95	145	20 25	30	34	15	530	530	14-22	M20	20	M20	2.5	1.4	±2.5	110	7.25	245
DC55A DC55B	200	125000	112000	240	290	620	500	345	101	160	25 30	35	35	19	560	560	20-22	M20	13.3	M20	2.5	1.8	±2.5	110	10.3	330
DC06A DC06B	200	160000	140000	260	300	650	530	375	101	170	25 30	35	35	19	580	600	20-22	M20	13.3	M20	2.5	1.8	±2.5	116	15.5	385
DC65A DC65B	200	190000	165000	270	300	665	545	387	101	175	25 30	35	35	19	590	615	26-22	M20	10	M20		1.8	±2.5	116	18.3	435
DC07A DC07B	200	224000	180000	280	310	680	560	400	101	180	25 30	35	35	19	600	630	26-22	M20	10	M20		1.8	±2.5	116	21.4	485
DC08A DC08B	200	315000	224000	300	345	720	600	437	111	185	35	43	35 .	21	640	660	26-26	M24	10	M24		2.2	±2.5	118	30.6	550
DC09A DC09B	200	450000	280000	340	380	780	670	487	111	200	35	43	35	21	700	730	26-26	M24	10	M24		2.2	±2.5	118	40.2	650
DC10A DC10B	200	560000	355000	380	420	850	730	545	111	215	35	43	35	21	760	800	26-26	M24	10	M24		2.2	±2.5	120	65.1	890
